Parties individuelles

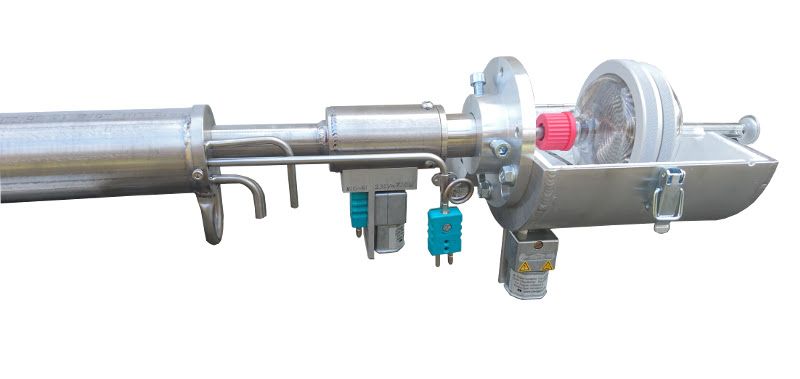

Porte filtre 90mm

Porte filtres plan 90mm

Complètement titane grade 2

Entrée filetée G1/2" interne, sortie fileté G1/2" externe

Dérivation monovoie ou multivoie en titane, avec thermocouple dans l'écouelement de gaz

Porte filtre 90mm
Porte filtre 90mm
Porte filtre 90mm
Porte filtre 90mm
Préleveur compacte et robuste avec pompe à palettes

Rrélèvement gaz jusqu’à 2.4 m³/h (40l/min)


Dans système de transport empilable:

  • Tour de séchage avec piégeage de condensat (matériau: PVC, dimensions: Ø 75 x 400mm), capacité de condensat : 0,5l, capacité de gel de silice 0,7l
  • Vanne inox pour régulation débit
  • Débitmètre à flotteur 0,2…2,4m³/h
  • Pompe à palettes étanche 3m³/h, 230V/50Hz/1A, dépression max -800mbar
  • Compteur à gaz BK-G4 0,04…6 m³/h, précision <2%, avec thermomètre 0…60 °C
  • Filtre de protection compteur et amortisseur de pulsations
  • Manomètre de dépression pour test de fuite
  • Dimensions340 x 340 x 450 mm, poids ~14 kg.


Le compteur est mis après la pompe étanche et donc
en pression atmosphérique. Pour le calcul de la
volume normalisée il ne faut prendre en compte que
la température et pression atmosphérique.

Préleveur compacte et robuste avec pompe à palettes
Préleveur compacte et robuste avec pompe à palettes
Préleveur compacte et robuste avec pompe à palettes
Préleveur compacte et robuste avec pompe à palettes

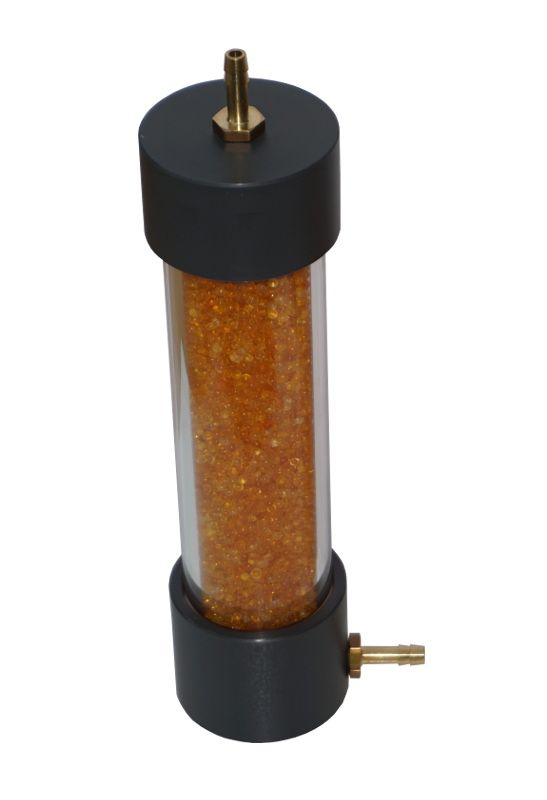

Petit tour séchage

Petit tour séchage

Dimensions comparable à barboteur 250ml

3-parties: dessous, tube et couvercle

Dimensions Ø50/60mm x hauteur 225mm

Filetage entrée et sortie G1/8"

Embout tuyau 6mm ou autre sur demande

Petit tour séchage

Covercle Ø60mm

Tube Ø50mm x 185mm. Diamètre interne Ø40mm

Materiau: PVC et plexi

Petit tour séchage
Petit tour séchage
Petit tour séchage
Col-de-cygne avec nozzles interchangeables

Col-de-cygne avec 5 différents nozzles interchangeables conforme au EN 13284-1 et ISO 9096. Nozzle diamètres 6, 8, 10, 12, 14 mm Autres diamètres sur demande. Connexion G1/2, G3/4, M16 ou autres filetages sur demande Matériau: inox ou titane Aussi en Monel® possible.

Aussi possible avec coude 90° au lieu de col-de-cygne.

Col-de-cygne avec nozzles interchangeables
Col-de-cygne avec nozzles interchangeables
Col-de-cygne avec nozzles interchangeables
Col-de-cygne avec nozzles interchangeables

Col-de-cygne pour nozzle, entrée M12, sortie G1/2"e, matériau inox/titane/Monel

Col-de-cygne pour accès aux petits points d’accès
Col-de-cygne pour accès aux petits points d’accès (G2”?56,6mm) Conforme au EN 13284-1 and ISO 9096 Diamètres 8 et 10mm Autres diamètres possible mais pas conforme au EN 13284-1 and ISO 9096. Connexion G1/2" Autres filetages sur demande
Col-de-cygne pour accès aux petits points d’accès
Col-de-cygne pour accès aux petits points d’accès
Col-de-cygne pour accès aux petits points d’accès
Col-de-cygne pour accès aux petits points d’accès
Nozzles droit
Nozzles droit conforme au VDI 2066, page 2 et EN 13284-1, au conforme au VDI 2066, page 7
Nozzles droit
Nozzles droit
Nozzles droit
Nozzles droit
Nozzles en verre ou quartz
Nozzles en verre (de quartz) avec connexion rapide KS19 (raccord à baïonette)
Nozzles en verre ou quartz
Nozzles en verre ou quartz
Nozzles en verre ou quartz
Nozzles en verre ou quartz
Porte-filtre cartouche
Concentrations poussières 20 à 2000 mg/m³ Prélèvement dans- ou hors-conduit
Porte-filtre cartouche
Porte-filtre cartouche
Porte-filtre cartouche
Porte-filtre cartouche
Porte-filtres pour filtres plans
Pour taux en poussières <50mg/m³ Porte-filtres pour filtres plans, matériel acier inoxydable ou titane pour montage du filtre en cheminée ou hors cheminée. Mesures des filtres plats 37, 45, 47 of 50mm. Conforme au VDI, EN, ISO, EPA
Porte-filtres pour filtres plans
Porte-filtres pour filtres plans
Porte-filtres pour filtres plans
Porte-filtres pour filtres plans
Chauffage pour porte-filtres hors conduit

Pour la chauffe du porte-filtre et distributeur de gaz (ligne principale / secondaire) Le manteau est fixé sur la sonde avec une bride. A l'arrière il y a des trous filetés pour montage d'un bac avec barboteurs.


Peut aussi être fabrique en versions spéciale ou sur demande. P.ex. pour un porte-filtre de 90mm ou 110mm (en verre), voir photos.

Chauffage pour porte-filtres hors conduit
Heater cartridge: ~ 400 Watt , 230 V. Weight: 3 kg. Shape: Aluminium-square tube: 120 x 120 x 285 mm, with 5 mm thick thermal mineral fibre insulation.
Chauffage pour porte-filtres hors conduit
Chauffage pour porte-filtres hors conduit
Chauffage pour porte-filtres hors conduit

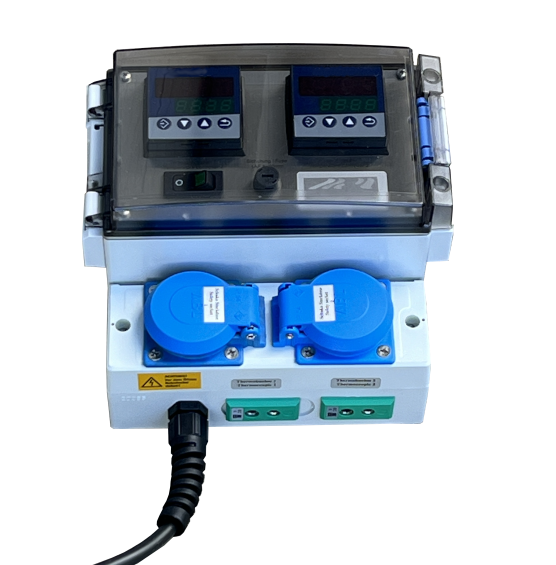

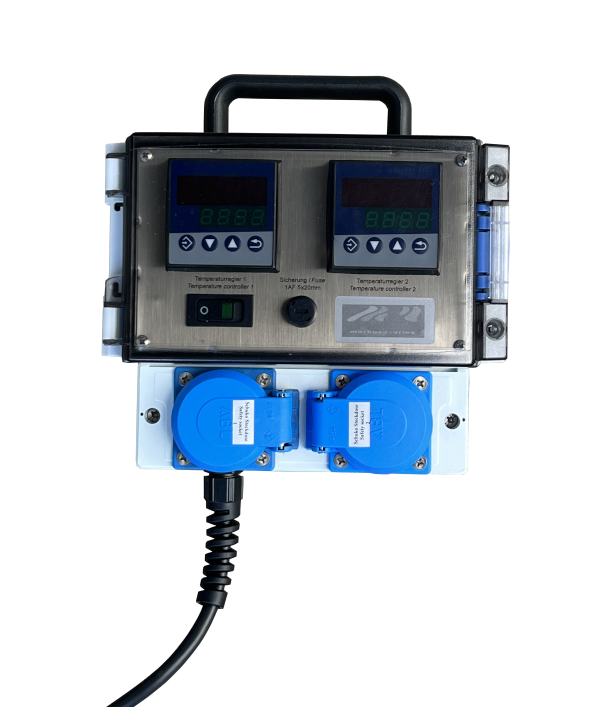

Régulateur de température PID à 2 voies Jumatherm

Réglage de température pour sonde et porte-filtre chauffé (manteau chauffant)

Double-circuit pour sonde et boitier chauffant filtre

Puissance total 3650W, 230V/50Hz.

Interrupteur principal

Connectiques: standard NiCrNi + prise Euro

Régulateur de température PID à 2 voies Jumatherm

Operating voltage: 230V/50Hz

Switching power: max.  3650Watt ohmsche load

Electrical protection class: I

protection type: IP 20

rule behavior: PID; regulator- accuracy 0,5%

sensor breach security: yes

sensor type: NiCr-Ni; Typ K

sensor connection: Thermocouple Connector Typ K

consumer connection: Schuko power outlet max. 16A ohmsche load

Total outlet power no more than 16A ohmsche load.

network connection: power cable with Schuko power connector 1,5mm²

main switch illuminates: 2-pole

housing:plastic ABS and PC

Dimensions: 160x166x134mm (BxHxT)

Ambient temperature: 0 - 50°C

scarf cable gear: relay 16A ohmsche load

LED-display

EMV-compatibility: EN 61326

Interference Stability: industry request

Safety instructions: DIN EN 60204, EN 61010, BGV A3

Jumatherm is a MARKUS DE VRIES brand.

Attachments

Régulateur de température PID à 2 voies Jumatherm
Régulateur de température PID à 2 voies Jumatherm
Régulateur de température PID à 2 voies Jumatherm

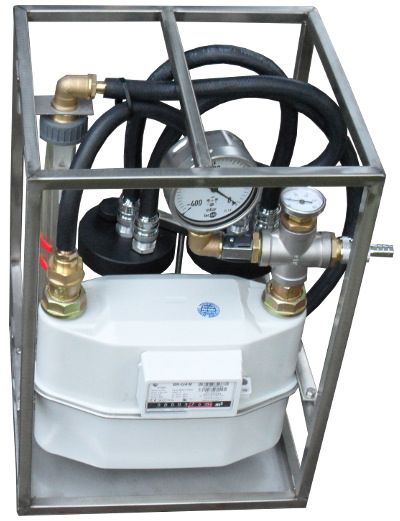

Rack robuste pour pilotage isocinétique manuel
Compteur à gaz avec tour de séchage dans un rack robuste pour mesure isocinétique manuel
Rack robuste pour pilotage isocinétique manuel
Gasmeter G4 (range 0,04..6m³/h) other on request 1 condensate bottle and 1 drying tower (silica) Flowmeter 0..45l/min, other ranges on request Manometer 0..-400mbar Thermometer 0..60°C
Rack robuste pour pilotage isocinétique manuel
Rack robuste pour pilotage isocinétique manuel
Rack robuste pour pilotage isocinétique manuel

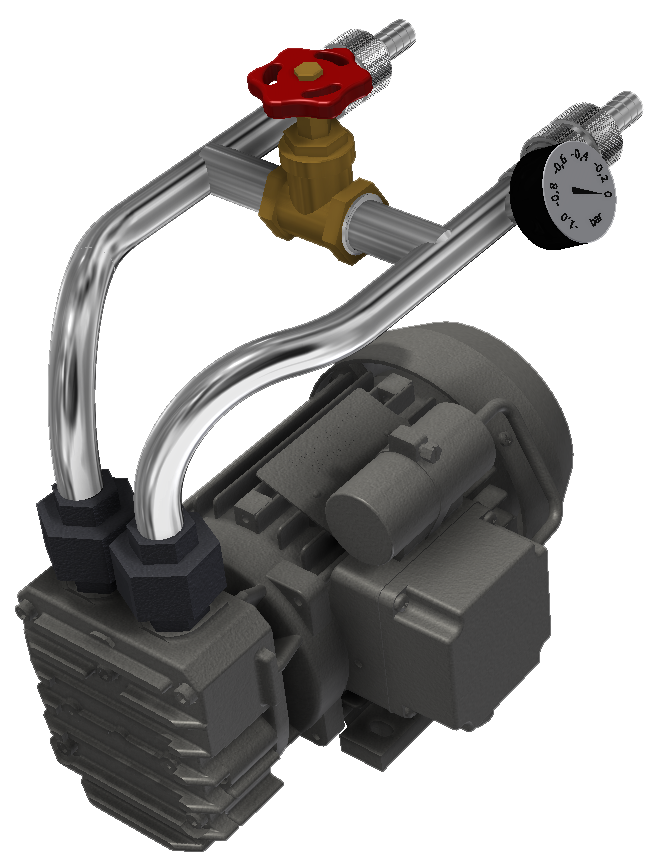

Pompe à palettes étanche

SC.8 max. 6,5m³/h

SB10 max. 8,8m³/h

Avec tête spéciale anti-corrosif Avec la vanne bypass, on règle le débiet aspiré sans pas (en continu). La gaz aspiré est alors recirculé et la pompe n'est pas étouffé. Avec manomètre -1.. 0 bar.

Pompe à palettes étanche
Pompe à palettes étanche
Pompe à palettes étanche
Pompe à palettes étanche
Préleveur à 5 L/min
Pompe avec tour de séchage, débitmètre et compteur à gaz pour prélèvement jusqu’à 5L/min Avec module débit constant Dimensions 350x350, hauteur 450mm Poids 14kg
Préleveur à 5 L/min
Préleveur à 5 L/min
Préleveur à 5 L/min
Préleveur à 5 L/min
KNF pompes Laboport

KNF pompes Laboport selon application jusqu’à 55 L/min, avec  membranes en PTFE chimiquement résistant

KNF pompes Laboport
KNF pompes Laboport
KNF pompes Laboport
KNF pompes Laboport
KNF pompe à membrane haut débit

Pompe à membrane débit max. 55L/min avec double tête

KNF pompe à membrane haut débit
KNF pompe à membrane haut débit
KNF pompe à membrane haut débit
KNF pompe à membrane haut débit

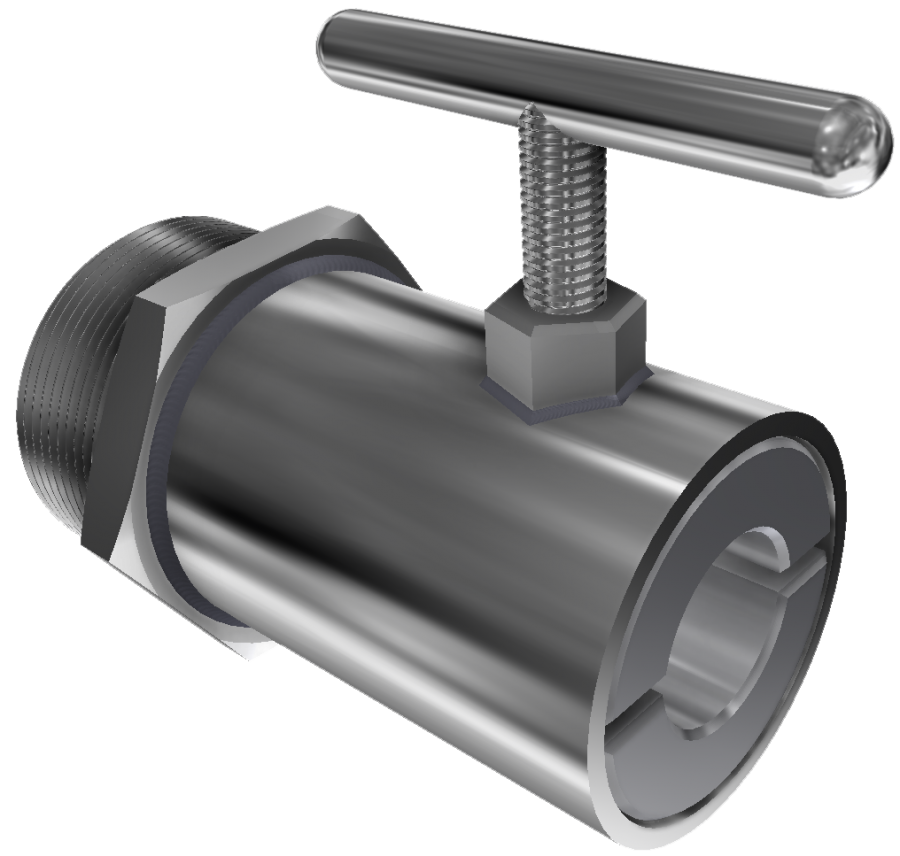

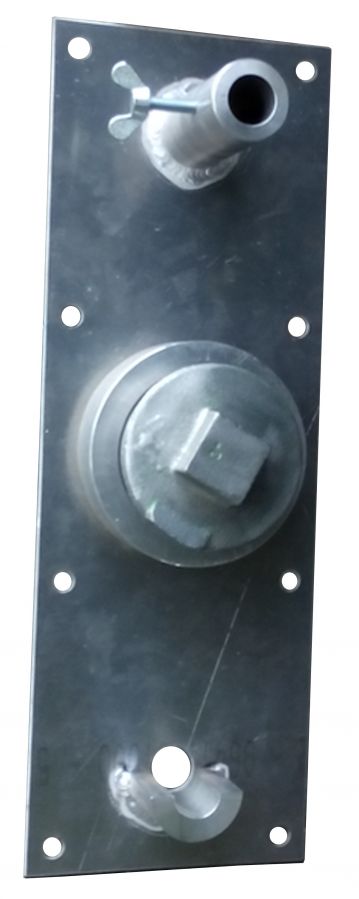

Support pour sonde

Support pour fixation de la sonde de prélèvement au point de mesure

Choix entre support 'rapide' ou étanche

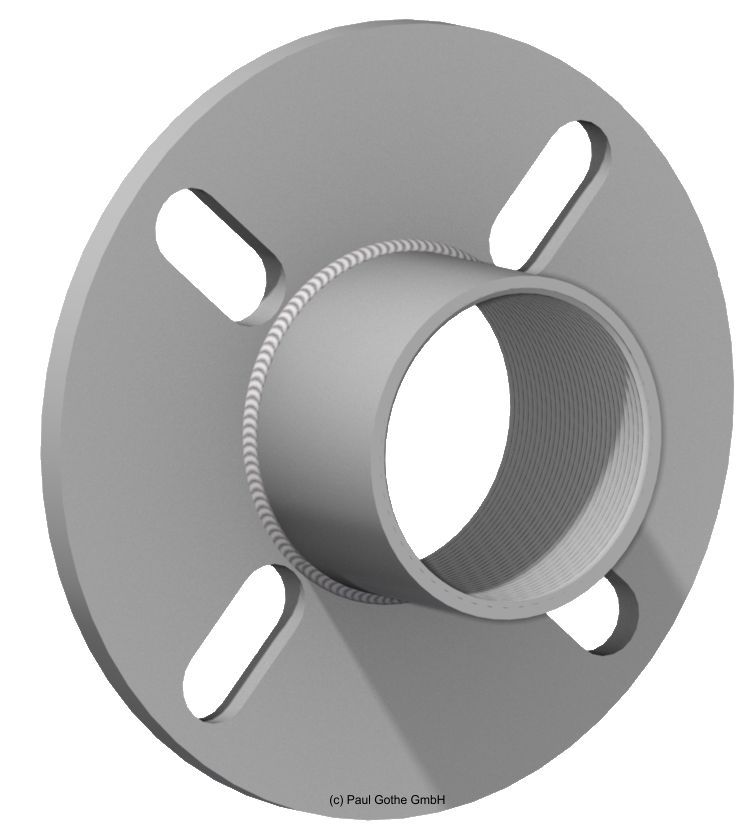

Avec filetage G3" pour montage dans une bride universelle ou bride standard fileté p.ex. DN80, DN100

Brides aussi disponible en aluminium!


Support pour sonde
Support pour sonde
Support pour sonde
Support pour sonde
Camlock raccords rapide pour tenir la sonde au point de mesure

Camlock raccords rapide pour tenir la sonde au point de mesure

Camlock raccords rapide pour tenir la sonde au point de mesure
Camlock raccords rapide pour tenir la sonde au point de mesure
Camlock raccords rapide pour tenir la sonde au point de mesure
Camlock raccords rapide pour tenir la sonde au point de mesure

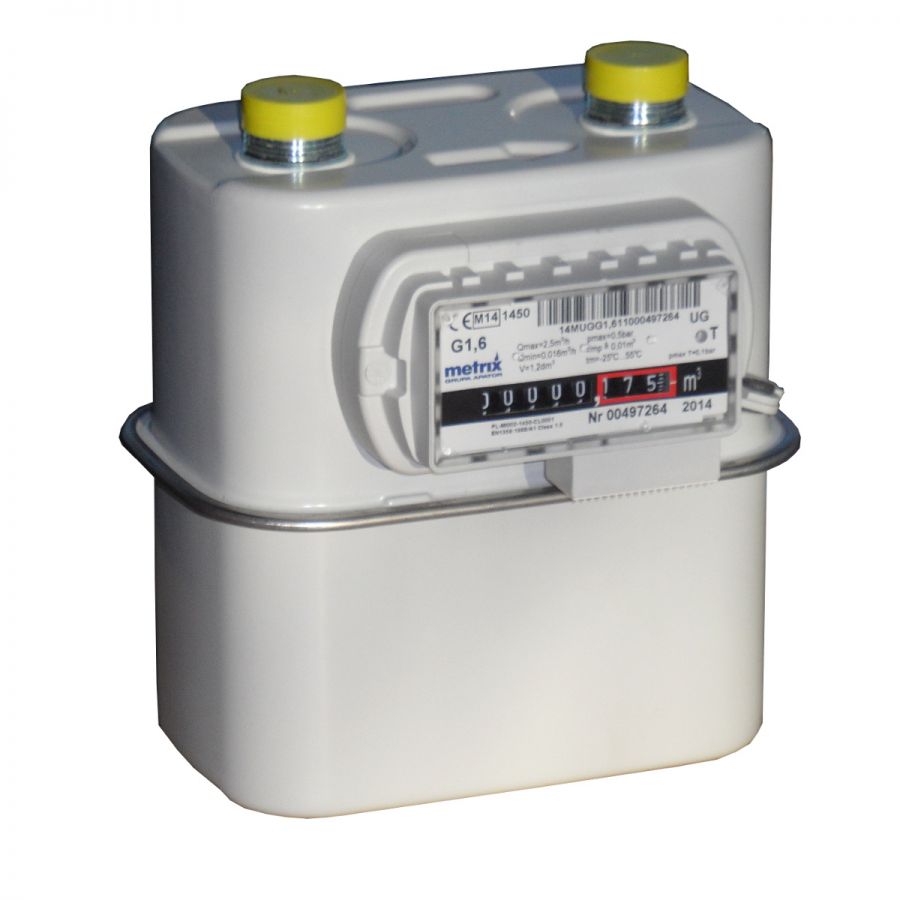

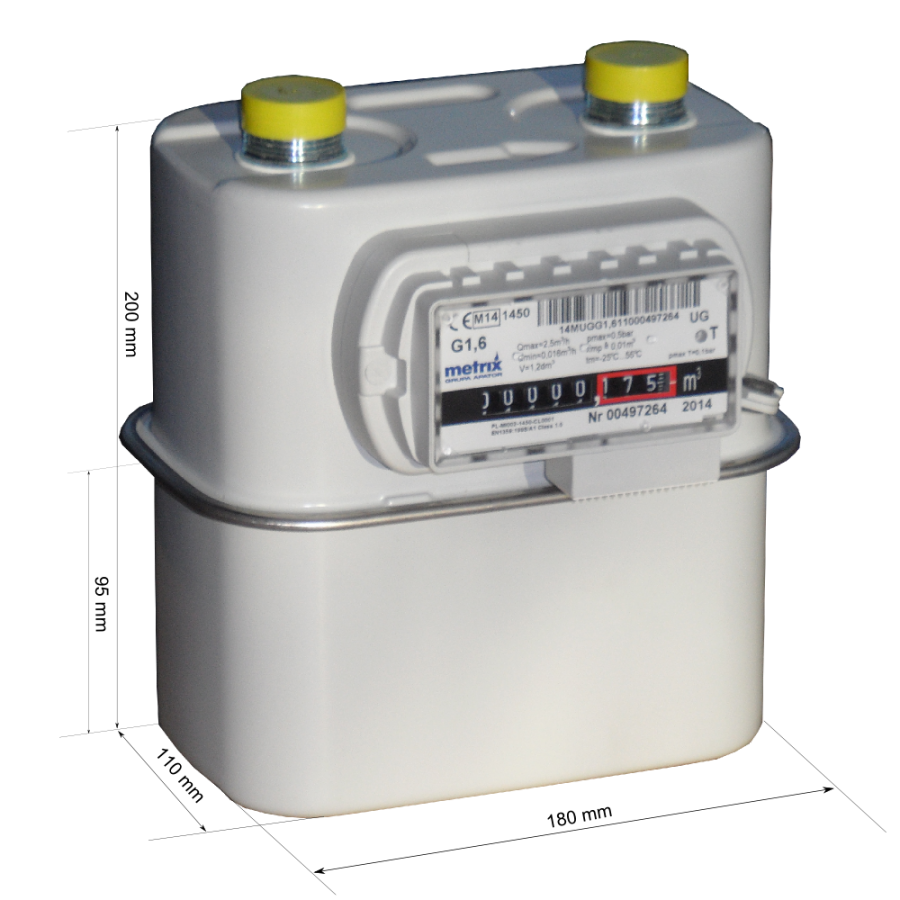

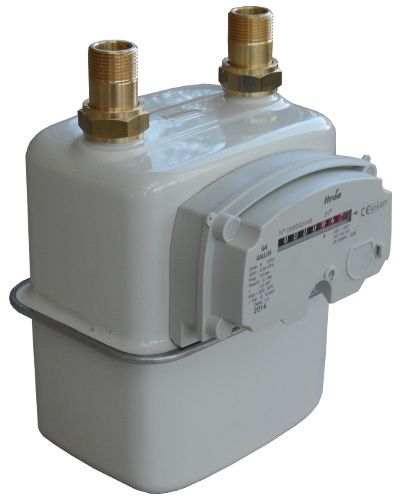

Compteurs à gaz petits
Type G1.6 Qmin: 0,016m³/h Qmax : 2,5 m³/h Connexion avec raccord G3/4" ou filetage G3/4" direct sur le compteur Type G2.5 Qmin 0.025m³/h Qmax 4m³/h Type G4 Qmin 0.04m³/h Qmax 6m³/h
Compteurs à gaz petits
Compteurs à gaz petits
Compteurs à gaz petits
Compteurs à gaz petits
Compteur à gaz gros débit

Compteur à gaz

Type BK-G4

Qmin: 0.04m³/h

Qmax 6m³/h

Type BK-G6

Qmin 0.06m³/h

Qmax 10m³/h

Aussi en version vissée robuste

Compteur à gaz gros débit
Compteur à gaz gros débit
Compteur à gaz gros débit
Compteur à gaz gros débit
Tecora Bravo pompe prélèvement

Tecora Bravo Basic, pompe pour prélèvement avec débit constant, réglable de 0,1 à 35 L/min (avec pompe à membrane) ou 1-60 L/min (avec pompe à palettes rotatives)

Tecora Bravo pompe prélèvement
Tecora Bravo pompe prélèvement
Tecora Bravo pompe prélèvement
Tecora Bravo pompe prélèvement

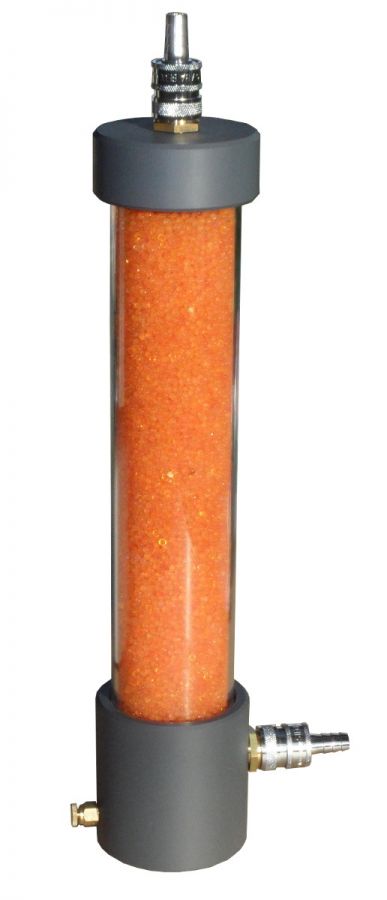

Tour de séchage avec séparation de condensat

Tour de séchage type 'Ströhlein' avec un séparation de condensat intégré

Version fileté ou version classique

Materiau: PVC / Plexi

Tour de séchage avec séparation de condensat

Dimensions extérieurs Ø100 x 480mm

Quantité gel de silice Ø80 x 370mm

Quantité condensat ~100ml

Connexion fileté G1/2"i

Divers embouts tuyaux et connexions rapides possible. Les plus utilisés sont les connexions rapides pour tuyau 13mm (voir photo).

Tour de séchage avec séparation de condensat
Tour de séchage avec séparation de condensat
Tour de séchage avec séparation de condensat

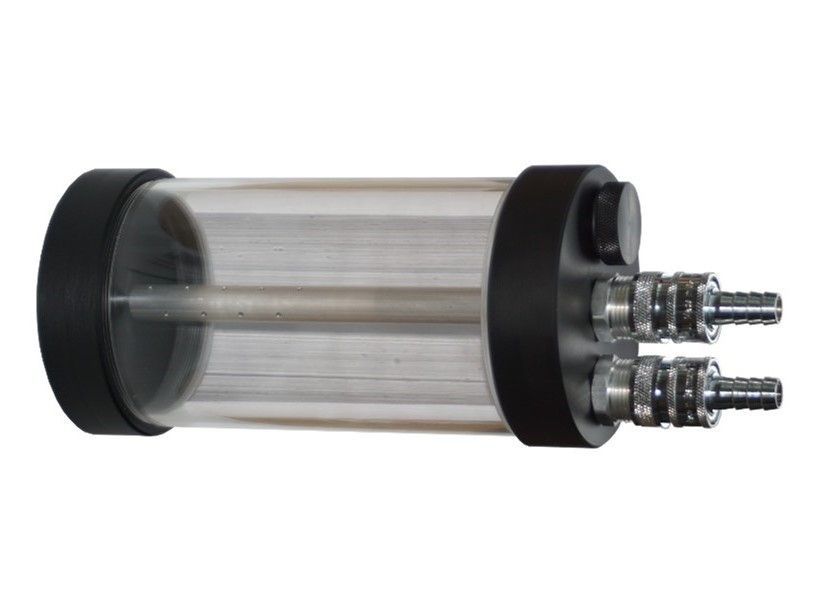

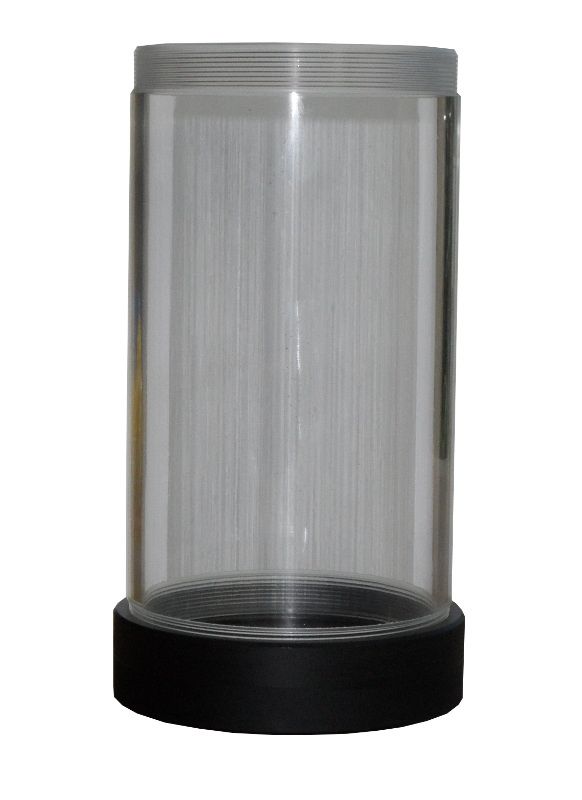

Tour de séchage 'Zambelli'

Peut aussi être utilisé comme un piège à condensat

Matériau: PVC / plexi

Remplissage par l'ouverture dans le couvercle Ø 24mm.

Couvercle aussi facilement entièrement amovible

Tour de séchage 'Zambelli'

Dimensions Ø 120 x 240mm

Tour de séchage 'Zambelli'
Tour de séchage 'Zambelli'
Tour de séchage 'Zambelli'

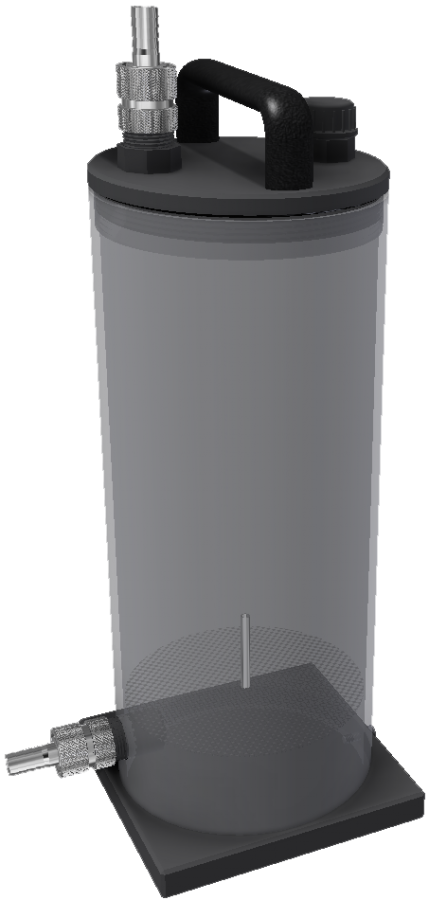

Tour de séchage type 'Gothe'

Avec un séparation de condensat intégrée

Matériau: PVC gris et transparent

2 connexions sur le couvercle

Tour de séchage type 'Gothe'

Dimensions Ø 160 x 400 mm

Weight: ~ 6 kg,

Water separator: Ø 150 x 65 mm (~1,2 l)

Volume drying agent: Ø 150 x 300 mm

(~ 5,3 l / ~ 4,3 kg silica-gel ≅ 1060 g H2O-adsorption)

Tour de séchage type 'Gothe'
Tour de séchage type 'Gothe'
Tour de séchage type 'Gothe'
Boitier chauffant pour porte-filtre plan 90mm

Boitier chauffant pour porte-filtre plan 90mm en verre.

Aussi en version long pour chauffe du porte-filtre et dérivation ligne principale / secondaire.

Adapte sur tous nos sondes.

Boitier chauffant pour porte-filtre plan 90mm
Boitier chauffant pour porte-filtre plan 90mm
Boitier chauffant pour porte-filtre plan 90mm
Boitier chauffant pour porte-filtre plan 90mm
